[전력공학][송배전][9] 지지물, 철탑의 종류, 지선

지지물, 철탑의 종류, 지선



- 지지물의 종류

• 목주 : 최근에는 거의 사용하지 않음, 배전선로
• 콘크리트주 (CP주) : 배전선로
• 철주 : 배전선로
• 철탑 : 66kV ↑, 100㎟ 2회선, 송전선로

---

 - 철탑의 분류

1) 성질상

• 사각형 : 안정성 ↑, 설계 용이
• 방형

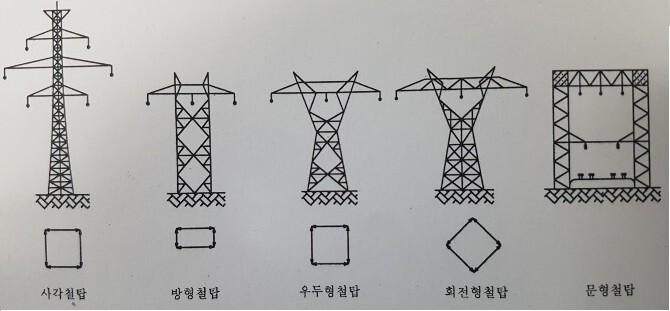

2) 형태상

• 4각 : 2회선
• 방형 : 1회선
• 우두형 : 초고압 1회선, 산악지대
• 문형(갠트리) : 전차선로, 송전선 인출구
• 회전형 : 상부와 하부가 90º의 각을 이룸
• MC형 : 콘크리트를 채운 강관, 재료 절약, 경량



3) 목적상

• 직선형(A) : 3º 이하
• 각도형(B) : 3º~20º
• 각도형(C) : 20º~30º
• 인류형, 억류지지형(D) : 전선을 당겨 고정, 30º 초과
• 내장 보강형(E) : 경간이 달라 불평형 장력이 발생하는 장소, 직선형 철탑 10기마다 설치, 장경간에 사용

---

- 지선



지선의 설치목적

• 지지물의 강도 보강
• 전선의 안정성 확보
• 불평형 장력 감소

지선의 종류

• 보통지선(인류지선) : 전선로의 종단
• 수평지선 : 교통에 지장 없도록 도로·하천 횡단하여 설치
• 가공지선 : 다른 지지물 이용, 직선주 선로방향 불평형 장력이 큰 곳에 설치
• 공동 지선 : 서로 다른 지지물이 상호접근 시에 설치
• Y지선 : 전주가 긴 장소나 H주에 설치
• 궁지선 : 지선설치 곤란하거나 협소한 장소에 설



지선의 장력 구하기
